工業視頻內窺鏡四大測量技術的優劣比較

2024-03-28 15:33:37

工業視頻內窺鏡是現階段應用最為廣泛的工業內窺鏡,不僅僅因為數字化成像與管理的先進性,還因為其具有測量缺陷的量化分析能力?,F(xiàn)階段市面上的工業視頻內窺鏡搭載的4大測量技術分別是:比較測量、普通雙物鏡測量、雙物鏡三維立體測量、單物鏡相位掃描三維立體測量,這四種測量技術原理不同,因此在具體檢測應用中所表現出的優缺點也不同,具體分析如下:

搭載4大測量技術的工業視頻內窺鏡

1. 比較測量:

基本原理:將內窺檢測對象內部機構的已知尺寸(例如:發動機葉片氣孔間距)作為參數,通過圖像處理軟件進行缺陷尺寸的比較測算;

優劣分析:操作要求較嚴格,已知尺寸參照物與待測缺陷要在同一平面上,并且探頭鏡頭需與該平面垂直,這樣才能實現相對的準確度。這種測量技術通常用于大尺寸缺陷測量、且對測量準確度要求不高的檢測應用中,在需要快速檢測多個近似尺寸時,也可選用這種技術。

2. 普通雙物鏡測量:

基本原理:利用兩物鏡、以及被測量點之間的三角幾何關系(物鏡間距離以及與被測量點之間的夾角等)進行測算;

優劣分析:與之前的比較測量相比,因為夾角成為計算的變量,不再要求鏡頭與被測量平面垂直,這為民航發動機孔探中很多特殊位置的檢測提供了便利,而且有獨立的測算方法,不再需要參照物,因此測量結果更準確。但是因為模擬雙目成像,屏幕也被一分為二,視野小,往往觀察和測量需使用不同的鏡頭,增加更換鏡頭的操作復雜度,而且測量結果依賴測量選點的準確性,如果選點位置有偏差,會影響測量結果的準確性。

3. 雙物鏡三維立體測量:

基本原理:在上述普通雙物鏡測量的基礎上,利用專門算法進行3D表面建模,生成3D點云圖;

優劣分析:具有普通雙物鏡測量的優點,同時可利用3D點云圖查看缺陷的立體形態,并對測量選點狀況進行查驗,從而可以有效消除選點偏差對測量結果的影響。

4. 單物鏡相位掃描三維立體測量(3DPM):

基本原理:利用主動光柵掃描和相位提取算法獲取被測量表面的三維坐標信息,并根據三維坐標測算缺陷尺寸;

優劣分析:具有雙物鏡三維立體測量技術優點的同時,該測量技術使用的3DPM鏡頭具有全屏大視野的特點,因此使用該鏡頭即可在觀察和測量之間自由切換,無需更換,大幅提升檢測工作效率;而且利用三維坐標信息進行測算,結果更為精準;此外,測量方法更豐富(區域深度剖面測量、半徑計測量等)、更自動化(自動測算凹坑深度等)。

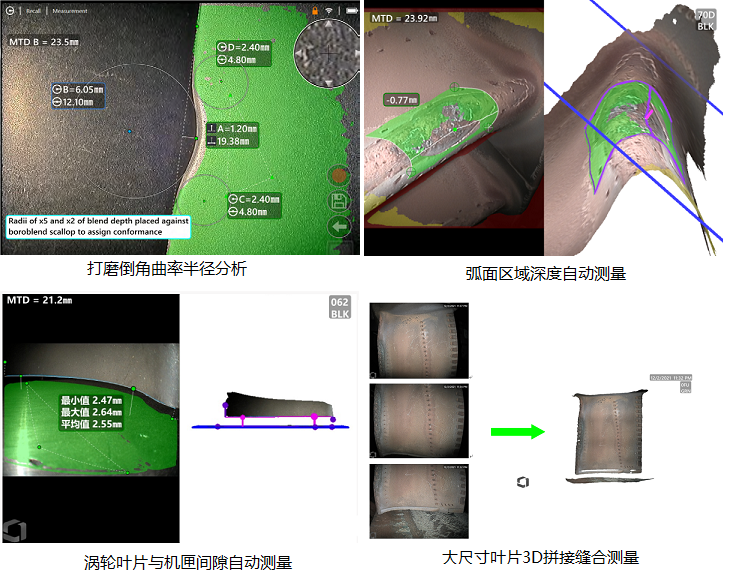

工業視頻內窺鏡單物鏡相位掃描三維立體測量技術

通過本文對4大測量技術的分析不難看出,每種測量技術的出現,都在此前技術的基礎上有所改進或創新,旨在讓內窺測量更精準、檢測效率更高。韋林XLG4工業視頻內窺鏡支持上述4種測量技術,為內窺檢測提供更多靈活選擇。
