如何排查航空發動機渦輪葉片的安全隱患?工業內窺鏡來幫忙

2019-09-09 10:45:32

航空發動機渦輪葉片是航空發動機的核心零件,其制造過程十分復雜,加上其在發動機中的重要作用,為了排查航空發動機渦輪葉片的安全隱患,在制造過程中以及葉片的服役過程中,需要采用一種直觀、簡便、靈活、準確、高效的工具進行缺陷檢測,而工業內窺鏡恰好滿足了這一要求。

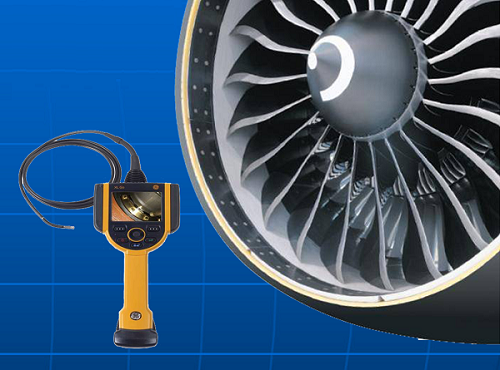

航空發動機渦輪葉片檢測內窺鏡

在制造階段,航空發動機渦輪葉片負責完成由燃?xì)饣瘜W(xué)能到機械能的轉化,是發動機性能的關鍵影響因素之一。渦輪葉片在結構上主要包括葉冠、葉身、緣板、葉根四部分組成,為了與葉片的高速運轉相適應,達到通過空氣流動帶走熱量而降溫的目的,葉片往往被設計成中空的結構,因此在失蠟法鑄造的工藝環節要采用陶瓷內芯,最終通過澆筑環節排出蠟,冷卻后溶解陶瓷內芯,從而得到空腔結構的葉片。

為了避免在上述鑄造過程中形成的砂眼造成安全隱患,可以使用工業內窺鏡對鑄造好的葉片進行檢測。例如,硬性內窺鏡直桿鏡往往具有小巧、靈活、可以調節觀察角度和視向等優點,柔性內窺鏡具有可以進入彎曲通路的優點,都可以用于檢測鑄造后的渦輪葉片是否有砂孔、毛刺等,從而在制造階段發現安全隱患、保證葉片質量。

在航空發動機渦輪葉片的服役期間,在長時間高速轉動的過程中,可能會因?yàn)楫愇锴秩雽?dǎo)致葉片損傷、造成形狀和尺寸的變化,嚴重影響發動機的正常工作,因此需要對發動機內部渦輪葉片的完整性、形狀和尺寸進行檢測。同時,葉片裂紋也是不容小覷的重要缺陷,這是因?yàn)槿~片的工作環境惡劣,高溫、冷熱變換、異物的磕碰、摩擦等,不可避免地使葉片逐漸出現裂紋,而裂紋的發展、斷裂,將對發動機的安全造成極大的威脅。

工業內窺鏡是對服役期間的航空發動機渦輪葉片的重要檢測手段。以韋林工業內窺鏡 Mentor Visual iQ為例,通過將探頭送入待檢測區域,檢測人員可以在手持機的顯示屏幕上清晰地看到待檢測區域內渦輪葉片的情況,包括是否完整、是否有損傷,是否有裂紋,可以對發現的缺陷拍攝圖片記錄存檔;還可以通過新版本的三維立體相位掃描測量法,對葉片損傷或裂紋的尺寸進行測量,從而對渦輪葉片的整體狀況做出判斷。

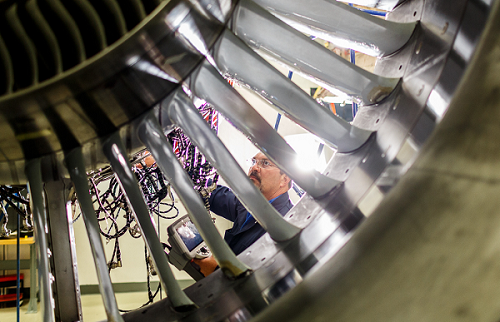

韋林工業內窺鏡檢測航空發動機實景圖

如何排查航空發動機渦輪葉片的安全隱患?工業內窺鏡來幫忙。韋林工業內窺鏡有1.7mm-10mm的多種直徑可選,用戶可以根據自己的檢測需求選擇心儀的產品。韋林工業內窺鏡作為遠程目視檢測工具,其工作原理決定了檢測的直觀性和操作的簡便性,探頭的360度全方位導向功能,使得檢測過程輕松而靈活,高清的圖像和業內領先的三維立體相位掃描測量法,保證了檢測和測量結果的精準性,輕巧便攜的手持式設計則可以讓檢測人員在航空發動機渦輪葉片的檢測過程中享受到高效的檢測體驗。
