燒蝕及涂層脫落等面狀損傷檢測,為什么選MViQ電子內窺鏡
燒蝕及涂層脫落是很多工業設備的常見缺陷，特別是在高溫環境下工作的設備，起保護作用的耐燒蝕涂層可能會隨著時間而逐漸脫落、并導致內部基材出現燒蝕等問題。例如：火力發電廠的超臨界鍋爐設備以及受熱面管道等部件，涂層脫落及燒蝕狀況時有發生。這類損傷的特點是呈面狀，有一定的區域，還有像葉片缺損、外物沖擊的損傷、表面腐蝕等，往往也是有一定的面積的，這類損傷如果不加以干涉可能發展很快并導致安全問題。燒蝕及涂層脫落等面狀損傷檢測，韋林MViQ電子內窺鏡是不錯的選擇。
快速查找并發現燒蝕及涂層脫落等面狀損傷
MViQ（全稱 Mentor Visual iQ）是一體化手持式電子內窺鏡，在檢測前您可以根據預選檢測通道的實際情況，更換相應規格與用途的視頻探頭，直徑涵蓋4.0mm、6.1mm、8.4mm 、10mm等，長度則從2m到30m；開始檢測后，MViQ的人體工程學按鍵設計，可以方便您單手完成導向、鎖定、微調、復位等導向操作，360度全方位連續導向功能輔助您全面檢查；44萬像素?cái)?shù)的清晰銳利圖像，以及高動態范圍圖像捕捉技術等，助力您快速發現燒蝕及涂層脫落等損傷；此外，MViQ的觸摸屏設計，更快、更容易導航，滑動觸摸屏進行放大，更快、更精確的選擇光標位置，自定義快捷觸摸按鍵等功能，讓各種設置以及控制操作都得心應手，提升檢測效率。
準確測量燒蝕及涂層脫落的面積
使用韋林MViQ的三維立體測量技術進行缺陷測量，不僅效率高而且更準確。通過觸屏操作可以讓測量點光標快速到達目標大致區域，然后通過操縱桿及放大窗口精確定位；還可以快速查看掃描全局點云圖像對測量信息進行驗證；對同一張?jiān)紙D片，可以有多種觀察方式，更加豐富的顯示所觀察位置的高度等各種信息；所測量數據準確度為95%，精度為0.01mm，可信度高；此外，不僅支持實時測量，也支持將可測量圖像保存到電腦之后的重新測量，為檢測人員提供更多便利。

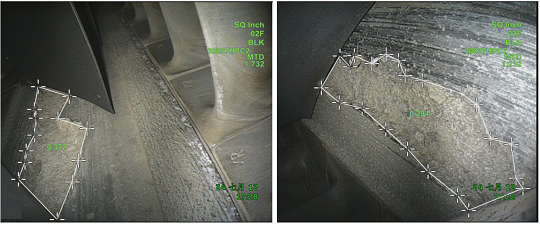

對于發現的燒蝕及涂層脫落等面狀損傷，可以采用三維立體測量技術的“面積測量”模式測量損傷面積的大小，即：測量同一平面上多個光標圍成區域的面積，以幫助評估缺陷。以下分享一些關于面積測量的經驗：測量曲面時，可通過測量多個小區域面積，綜合測量結果，減小誤差；可以結合測量平面來測量葉片缺失的面積，更為準確；要學會利用觀察點云圖的優勢，確保測量光標放置在正確的位置，可有效的避免人為放點失誤造成的損傷情況誤判。

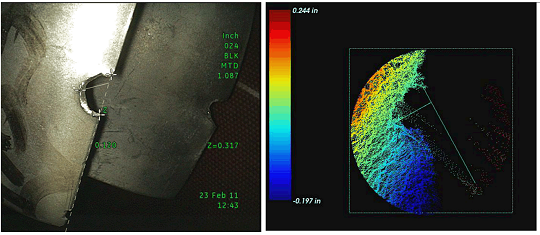

例如：在下圖中，當使用MViQ電子內窺鏡的三維立體測量技術測量葉片缺損面積時，通過調用點云圖可以輕易發現，確定線的第二點并沒有放在當前葉片上，而是放在了下一級的轉子葉片上，及時修改打點位置，有助于測量的準確性。
豐富的硬件接口使用更方便
- 1個Display Port高清視頻接口（用于音視頻，可以轉接VGA和HDMI接口）
- 1個USB 3.0 B 型接口（可實現設備與電腦連接，進行數據傳輸）
- 2個USB 3.0 A 型接口（用戶數據存儲，也可外接鍵盤）
- 1個3.5mm標準音頻接口（可使用3.5mm標準-國標插頭的耳機與麥克風，設備還支持藍牙耳機）
在使用MViQ內窺鏡完成定性觀察、定量測量的任務后，可以利用其豐富的硬件接口將檢測信息轉存到其他介質或電腦上，例如，可以使用USB接口將燒蝕及涂層脫落的缺陷照片或附近區域的檢測視頻傳輸?shù)诫娔X上。這樣可以為后續的檢測信息存檔、分享、以及流程管理提供便利。
燒蝕及涂層脫落等面狀損傷檢測，為什么選MViQ電子內窺鏡，因?yàn)轫f林MViQ是一款從用戶使用體驗及需求出發、精心打造的檢測產品。從最初的調研設計到后續的生產制造，凝聚了上千萬美元的財力投入、300000工時的打磨、200名工程師的設計與研發、3000多家客戶參與調研測試與試用反饋......不僅有出色的定性查找缺陷的能力，同時也有眾多測量模式和技術用于缺陷的準確量化分析，除了本文介紹的對面狀缺陷的測量外，對點狀缺陷、線狀缺陷的測量、以及深度及空間距離的測量，都比傳統測量技術更為準確高效。
