工業內窺鏡搭載3D相位掃描測量法可有效降低測量選點誤差

2019-02-26 11:14:06

韋林工業內窺鏡搭載了業內先進的測量方法,具體包括:單物鏡的三維立體相位掃描測量3DPM、和三維立體雙物鏡測量技術3DPM。工業內窺鏡搭載3D相位掃描測量法可生成真正意義上的三維還原圖,可有效降低測量選點誤差,比傳統雙物鏡測量法優越。

使用工業內窺鏡進行檢測并對缺陷進行測量時,檢測人員往往需要在圖像上選點,然后再進行長度測量、距離測量等操作。傳統雙物鏡測量,因為被檢對象結構的復雜性以及視覺誤差等諸多因素,容易出現人為選點誤差,從而造成測量結果有較大的偏差。而3D相位掃描測量法的測量探頭與常規探頭不同,探頭與鏡頭內置光柵電學連接,3D相位測量技術通過光柵掃描被測物表面,獲取3D相位測量圖像,確定每個點的唯一坐標,并在后臺可建立3D點云圖形及深度圖,可通過點云圖判斷打點的位置,從而大大降低了人為選點失誤的概率。

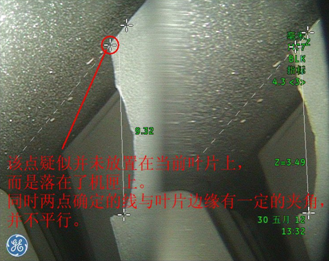

如下圖所示,為傳統雙物鏡測量葉片邊緣掉塊的示意圖。為了保證測量精度,通常在盡可能靠近葉片邊緣處選點。圖中選點看似準確,應該是選在該級葉片上,但實際情況是選在了發動機機匣上,構成了空間的點到線測量,造成了測量誤差。這種情況在采用傳統雙物鏡測量法時難免發生,肉眼難以分辨,測量結果自然不準確。

傳統雙物鏡測量引入選點誤差

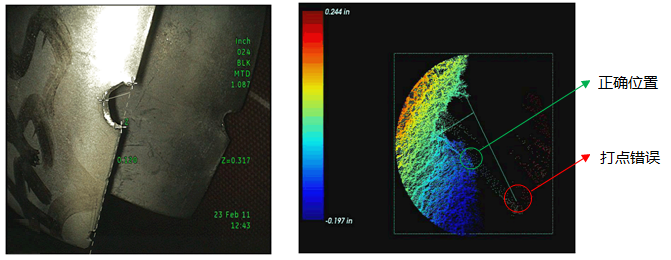

采用3D技術可以解決這一問題。針對上述情況,如果采用3D相位測量技術,可以構建3D點云圖形,并協助判斷打點位置,如下圖所示,可以看出之前所選的靠下位置的點已經脫離該級葉片的表面,實現上是位于下一級葉片上。糾正后的正確選點位置如圖中綠色線條所示,通過及時發現選點誤差并加以修正,從而得到正確的測量結果。

3D相位掃描測量法可有效降低測量選點誤差

韋林工業內窺鏡Mentor Visual iQ,不僅支持單物鏡的三維立體相位掃描測量,也支持三維立體雙物鏡測量技術,這在業內其他同類產品中都是做不到的。韋林工業內窺鏡搭載3D相位掃描測量法,可通過點云圖,精準選點,避免引入人為誤差,測量結果更準確!
