如何識別工業內窺鏡單物鏡相位掃描三維立體測量技術?

2022-10-21 09:27:53

工業視頻內窺鏡是一種直觀洞察設備內部缺陷的無損檢測設備。單物鏡相位掃描三維立體測量技術是韋林視頻內窺鏡旗艦產品搭載的先進測量技術,與傳統雙物鏡立體測量(基于雙目成像原理)和比較測量技術相比較,使用更便捷、測量結果更準確。但是不少用戶對于這種測量技術還不是很了解,容易與其他測量技術、特別是傳統雙物鏡立體測量相混淆。本文特意梳理了單物鏡相位掃描三維立體測量技術(簡稱相位掃描測量技術)的特點,記住這幾點您就能識別要購買的內窺鏡有沒有這項技術了。

1. 相位掃描測量鏡頭有相位光柵。因為傳統測量技術只是被動接受被檢測表面的反射光,而相位掃描測量技術會主動向被檢測表面投射多幅移相光柵,并得到物體輪廓表面上的三維數據信息,因此在鏡頭上有專用的相位光柵。

工業內窺鏡鏡頭相位光柵

2. 相位掃描測量是全屏圖像。單物鏡相位掃描三維立體測量鏡頭采用廣角單視窗設計,捕獲測量圖像是全屏圖像,而雙物鏡測量技術因為模仿雙目成像的原理,因此捕獲的測量圖像是左右兩個視窗、非全畫面顯示,而且要求左右屏幕的坐標點相匹配,才可進行測量。

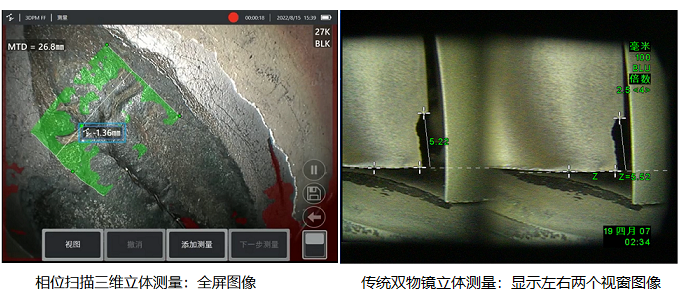

工業內窺鏡相位掃描三維立體測量是全屏圖像

3. 相位掃描測量做到了查打一體。相位掃描測量的廣角單視窗設計,視野角度大,有更廣的觀察范圍,因此一個鏡頭即可完成觀察及測量,顛覆了傳統工業內窺鏡缺陷測量方式;傳統雙物鏡測量,由于受限于雙視窗、視野范圍小,不利于觀察,因此要分別使用觀察鏡頭和測量鏡頭,增鏡頭更換及探頭穿插耗時。

4. 相位掃描測量可以生成3D點云圖、深度圖、剖面圖等重現被測物體外貌輪廓,其中三維立體點云圖可縮放、平移、旋轉等,實時驗證選點準確性,避免選點錯誤導致的測量結果失準;而傳統雙物鏡立體測量是沒有這些功能的。另外,為了方便用戶查看,相位掃描測量可以同時顯示測量圖像和3D點云圖,或者是測量圖像和剖面圖等,這與傳統雙物鏡測量的分別顯示左右鏡頭圖像是完全不同的。如下是相位掃描測量的幾種視圖。

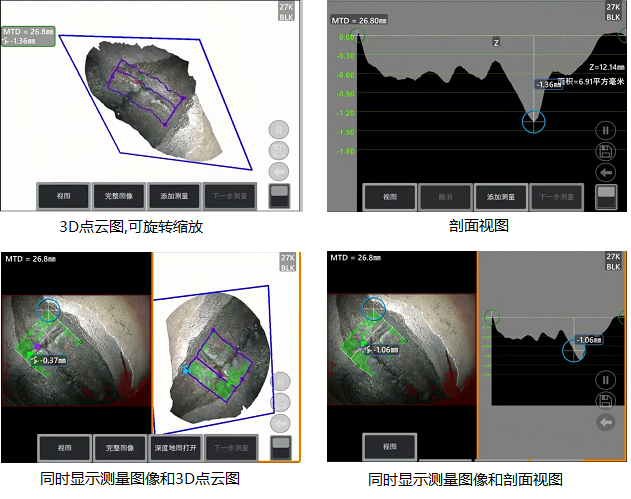

工業內窺鏡相位掃描三維立體測量可生成3D點云圖、深度圖、剖面圖

5. 相位掃描測量的測量模式更豐富。單物鏡相位掃描三維立體測量法除了具有長度、點到線、深度、面積、折線段這五種基礎測量模式外,還具有深度剖面、區域深度剖面、測量平面、葉片與機匣間隙、自動重復這五種高級測量模式;而這些也是傳統雙物鏡立體測量等技術所不具備的。

? 深度剖面:是一種研究缺陷趨勢的測量模式,可通過該功能調取深度剖面圖,獲取缺陷表面輪廓;

? 區域深度剖面:可自動識別曲面曲率,并自動測量曲面上缺陷的最低點或最高點,例如渦輪葉片前緣燒蝕、凹坑等;

? 測量平面:可在測量區域內建立數字虛擬平面,消除紅區,可直接測量葉尖缺失角的邊長、夾角、面積等;

? 葉片與機匣間隙測量:可自動獲取機匣間隙,提高檢測效率;

? 自動重復測量:可自動獲取當前測量模式,重復測量,適用于批量檢測。

綜上,單物鏡相位掃描三維立體測量技術,從原理的先進性、使用的便利性、測量結果的精準性、解決測量難題的針對性、還有用戶查看的便利性等幾個方面,都比傳統雙物鏡立體測量、比較測量等測量技術要優越,屬于比較高端的測量技術。您記住本文介紹的上述特征,就可以在選購工業內窺鏡的時候輕松識別這種測量技術、避免混淆了。
